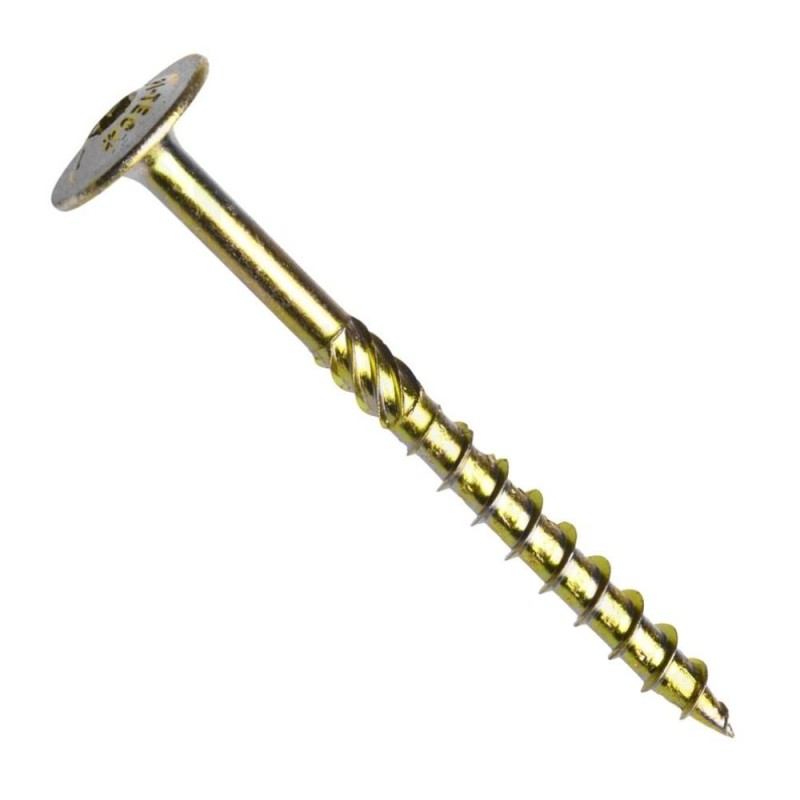

Vrut konstrukční, talířová hlava, torx 25, frézovací segment, špička se zářezem, částečný závit, ocel, zinek žlutý, 5x60 mm
search
  • Vrut konstrukční, talířová hlava, torx 25, frézovací segment, špička se zářezem, částečný závit, ocel, zinek žlutý, 5x60 mm

Vrut konstrukční, talířová hlava, torx 25, frézovací segment, špička se zářezem, částečný závit, ocel, zinek žlutý, 5x60 mm

1,61 Kč
S DPH
Počet

  Fér ceny

Držíme si ceny doporučené přímo výrobcem.

  Kamenná prodejna

Všechny objednávky si můžete vyzvednout i v kamenné prodejně.

  Dlouholeté zkušenosti

S prodejem nářadí máme 25 let zkušeností!


Použití:

Konstrukční vruty s talířovou hlavou a drážkou torx jsou opatřeny vrtací špičkou a frézovacím elementem za funkčním závitem, který zajišťuje snížení tření při šroubování. Vruty nabízíme ocelové s povrchovou úpravou galvanický zinek bílý nebo zinek žlutý. Jsou určeny pro výrobu dřevěných konstrukcí a dřevostaveb. Díky své konstrukci se mohu používat přímo bez předvrtání.

Vruty jsou testovány a splňují normu ČSN EN 14592+A1:2012 - Dřevěné konstrukce - Kolíkové spojovací prostředky.



Specifikace:

norma:            ČSN EN 14592+A1:2012

drážka:            torx

materiál:         ocel C10B21

povrch:           galvanický zinek bílý, žlutý + kluzný lak

                        povlak typu 1: 3-5 µm ; třída použití: 1 (dle EN 1995-1-1)

taric:               73181290

Technický nákres:


Rozměry:

d [mm]

di [mm]

dk [mm]

k [mm]

torx

Utahovací moment [Nm]

6,0

 3,65 – 4,00

14,5 – 16,1

10,0 – 12,0

TX 30

11,0

8,0

5,10 – 5,50

20,5 – 22,5

15,0 – 17,0

TX 40

28,6

10,0

6,00 – 6,50

23,5 – 26,5

19,0 – 21,0

TX 40

44,9



L [mm]

20

25

30

35

40

45

50

b [mm]

x

x

30

L [mm]

60

70

80

90

100

110

120

b [mm]

35

35

50

50

50

50

80

L [mm]

130

140

150

160

180

200

220

b [mm]

80

80

80

80

80

80

80

L [mm]

230

240

250

260

280

300

320

b [mm]

80

80

80

80

80

80

80



Charakteristické vlastnosti:

Parametry

My,k

fax,k

fhead,k

ftens,k

tors. ratio

Průměr d

Nm

N/mm2

N/mm2

kN

[-]

6

13,859

16,20

30,19

13,12

2,90

8

30,071

16,05

25,32

27,71

2,98

10

45,881

14,94

23,64

33,51

2,98

Charakteristická hustota dřeva ?k = 350  [kg/m3]

Tvrdost povrchu: 560 – 750 HV

Tvrdost jádra: 560 – 750 HV







průměr5
délka60/35
materiálocel C10B21
povrchzinek žlutý
čsnČSN EN 14592+A1:2012
1100KJD1AAAC050060

Parametry

průměr
5
délka
60/35
materiál
ocel C10B21
povrch
zinek žlutý
čsn
ČSN EN 14592+A1:2012
